SAP2000 V25.0 创建分析模型耗时较长的解决办法（一）

2024-1-9 10:24| 发布者: admin| 查看: 1820| 评论: 0

摘要: 声明：“工程应用常见问题案例解析”专栏基于工程案例阐释软件应用的常见问题及解决方法，希望为遇到类似问题的工程师提供参考。本栏目中的所有案例均来自筑信达软件用户，软件模型归属设计单位，相关内容仅用于软件 ...

声明：“工程应用常见问题案例解析”专栏基于工程案例阐释软件应用的常见问题及解决方法，希望为遇到类似问题的工程师提供参考。本栏目中的所有案例均来自筑信达软件用户，软件模型归属设计单位，相关内容仅用于软件应用技术的探讨。如有不妥，请联系我们删除

创建分析模型耗时较长（一）

本案例主要介绍模型运行分析耗时较长时，应如何查找原因，以及对应的解决办法。

1.使用软件

SAP2000 V25.0

2.模型简介

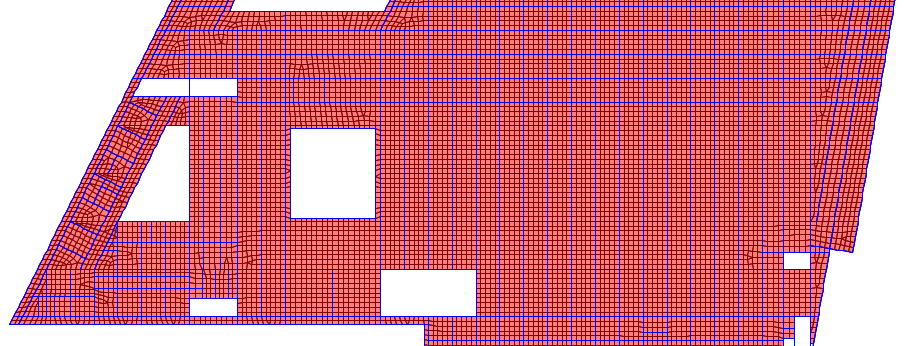

某车站广场局部模型如图1所示，为了使单元网格比较规整，板和墙没有指定剖分，而是被分割为了1x1m的面对象。整个模型面对象数量较多，约九万个，杆件数量约四万根。

图1 模型示意图

3.问题描述

模型可以正常计算，但用高级求解器计算分析时长大概1个小时。请问原因是什么？应该如何处理？

4.解决办法

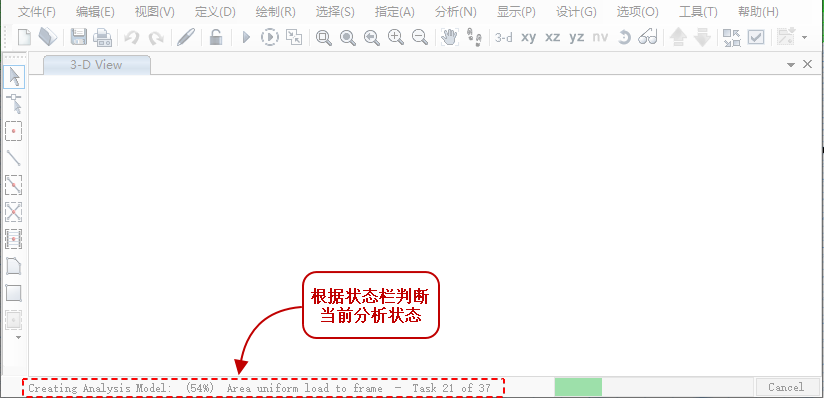

模型运行分析过程中，我们可以通过窗口左下角的状态栏查看模型分析进度，从而判断具体是哪步耗时较长。如下图所示，该模型在“Area uniform load to frame”停留了四十多分钟，说明程序在“面荷载导荷至框架”这步耗时较长。

图1 状态栏

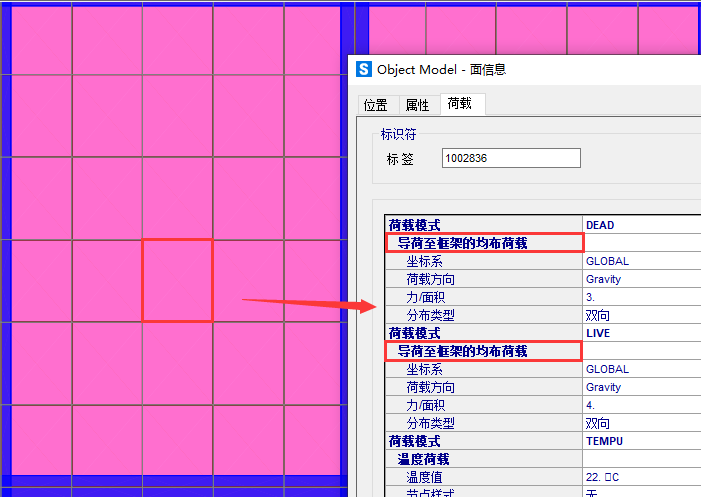

根据上述提示进行定位检查，发现整个模型的面对象都采用了“导荷至框架的均布荷载（双向导荷）”。采用该荷载方式时，程序需要把指定的均布荷载转换为周边框架上的线荷载。由于模型中面对象数量过多，程序进行荷载转换时需要大量时间，故创建分析模型时耗时较长。

图2 导荷至框架的均布荷载

本例中，楼板都被分割成了很多小块的面对象，中间区域的面对象周边没有框架，此时施加“导荷至框架的均布荷载”会导致大量冗余的内部逻辑分析，无效地消耗时间。本例建议直接施加均布面荷载，直接通过（有限元）节点传递面荷载。两种做法计算结果基本一致，调整后仅需数分钟便可以完成分析计算。

一般情况下，对膜单元施加面荷载时才采用导荷至框架的均布荷载，因为膜单元不应剖分，只是作为施加荷载的媒介，对壳单元则多采用均布面荷载，并对壳指定剖分选项，节点力将通过剖分点传递给周边梁。相关内容可以参考知识库“面荷载：均布荷载vs均匀导荷至框架”。用户应根据具体分析需求，合理选择相面单元类型和施加荷载的方式，才能达到理想的效果。

编写：刘慧璇
