钣金厂出折弯图的另一种方法

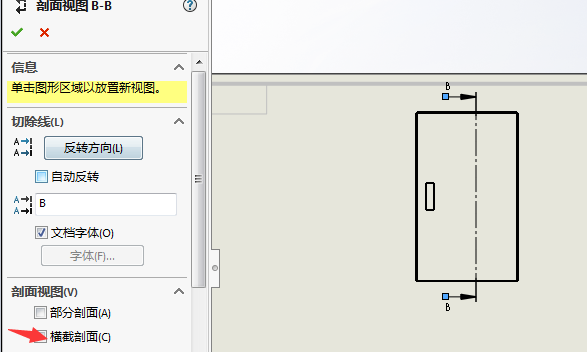

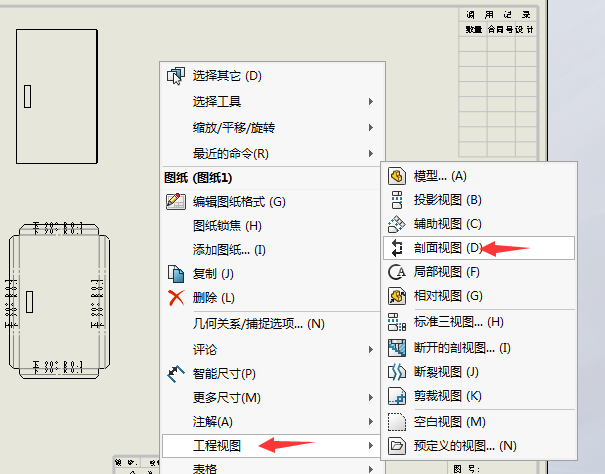

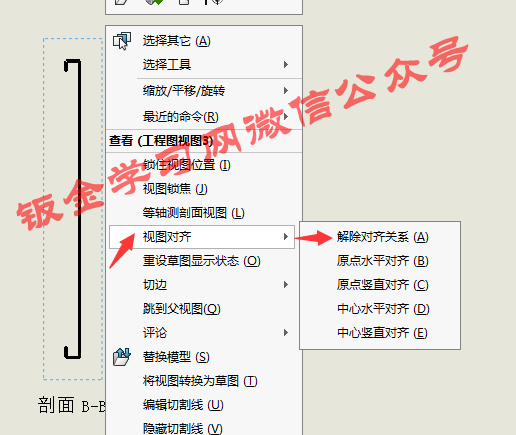

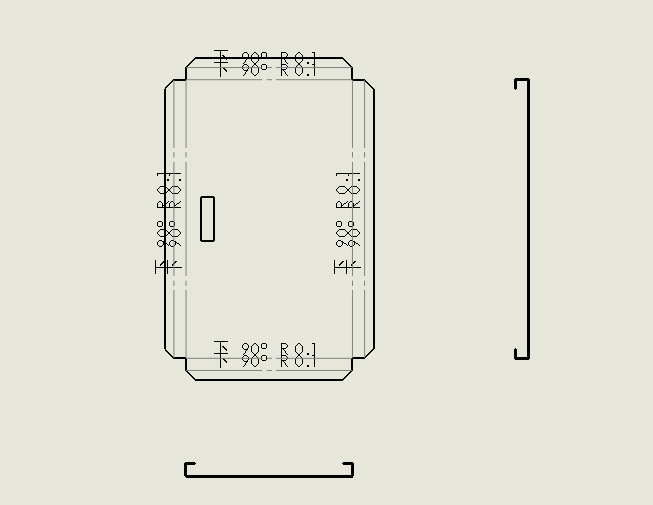

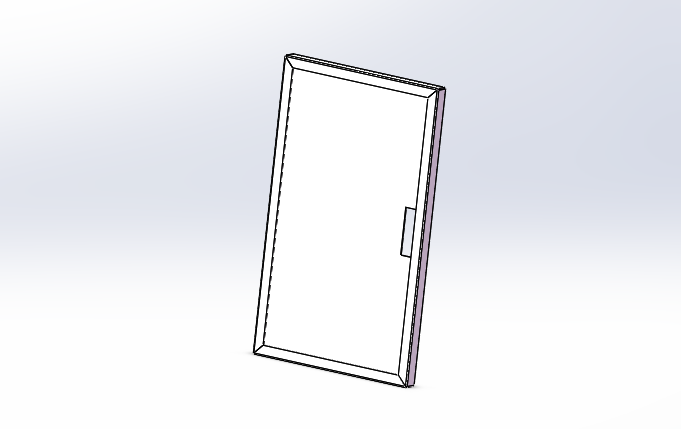

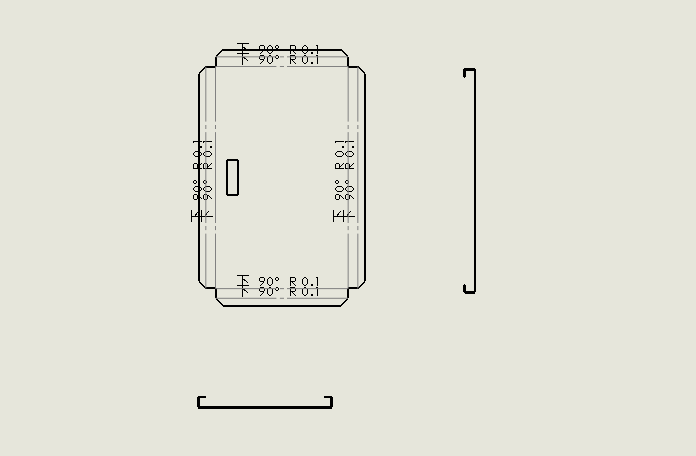

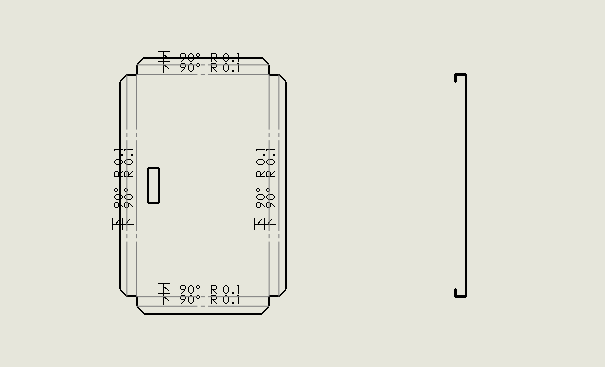

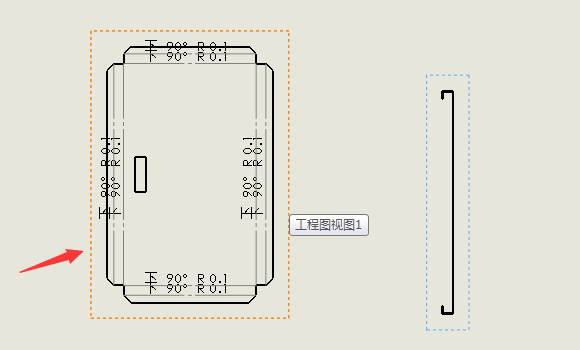

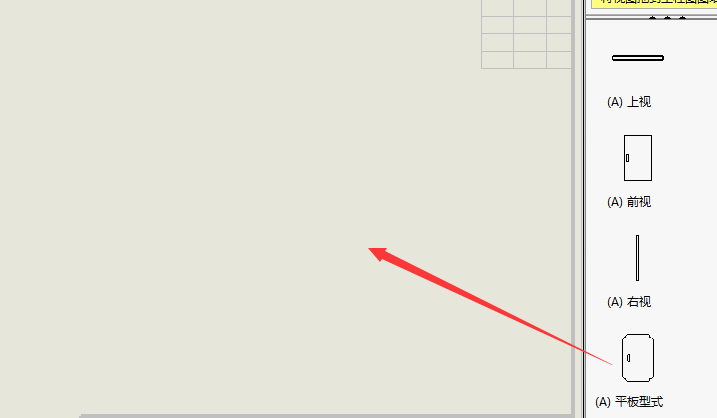

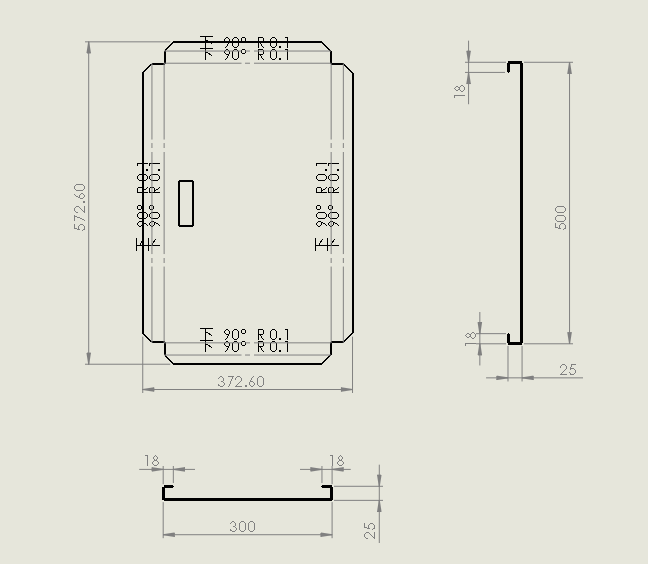

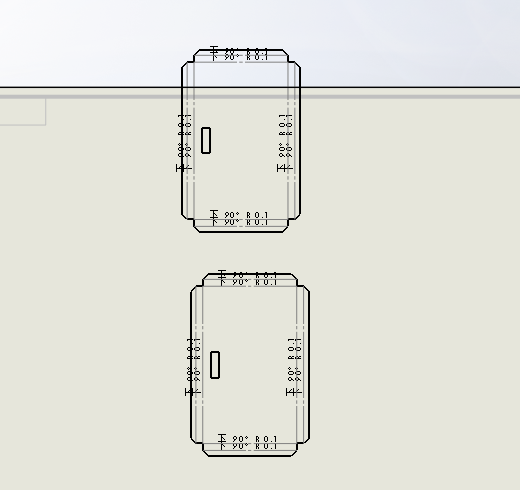

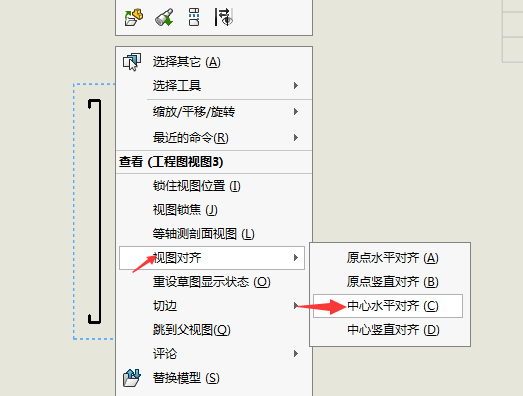

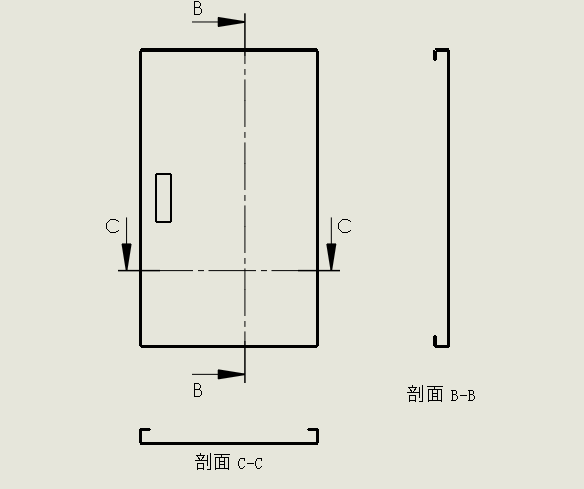

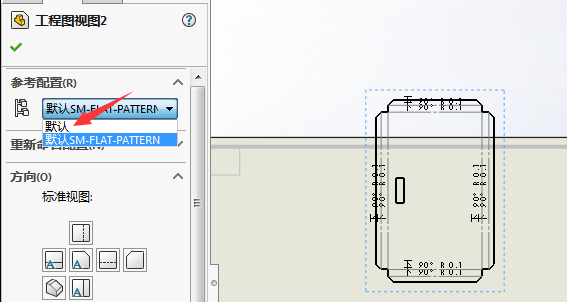

如下图这个门板要出一个折弯图纸， 正常操作按照标准三视图投影标注 今天讲解另外一种方法 现将右侧平板式拖动进来 按住Ctrl+C再Ctrl+V复制一个 点击上面的平板式，配置选择默认 点击选择工程视图，选剖面视图 选择横截剖面 绘制两个剖面视图 右击两个剖面视图解除对齐关系 先拖动到相应位置 右击一个剖面视图选择中心水平对齐 再点击这个视图 这两个视图已对齐 同样的方法另外一个剖面视图选择中心竖直对齐， 这样就将三个视图对齐 再标注尺寸 内容整理自近道网老站，原始发布于 2023 年 4 月 6 日。
