随着光伏发电装机容量的持续增长，土地资源日趋紧张，
使得有些项目难以满足装机容量要求，
柔性支架以其独特的结构形式与成本优势，受到投资企业的广泛关注。
2021年以来，多家央企陆续启动山地光伏项目招标工作，
柔性支架在其中必将发挥重要作用。
柔性支架一般是指以拉索为主要受力构件的预应力结构，
通过对拉索施加预应力，利用其轴向拉伸来改变结构的内力分布与变
形特征，使结构实现更大跨度。
按结构形式，柔性支架可分为单层悬索结构与索桁架结构两类。
山地项目地形复杂，地势起伏，
场区内存在大范围坡度陡峭的山体和沟谷，针对此类地形，
可采用悬索结构与索桁架相结合的方案。
即坡度走向一致的区域、可采用长阵列、小跨度的单层悬索结构，
组件顺坡布置；对坡向不一致的地形，由于要跨越沟壑，跨度较大，
可采用索桁架结构。

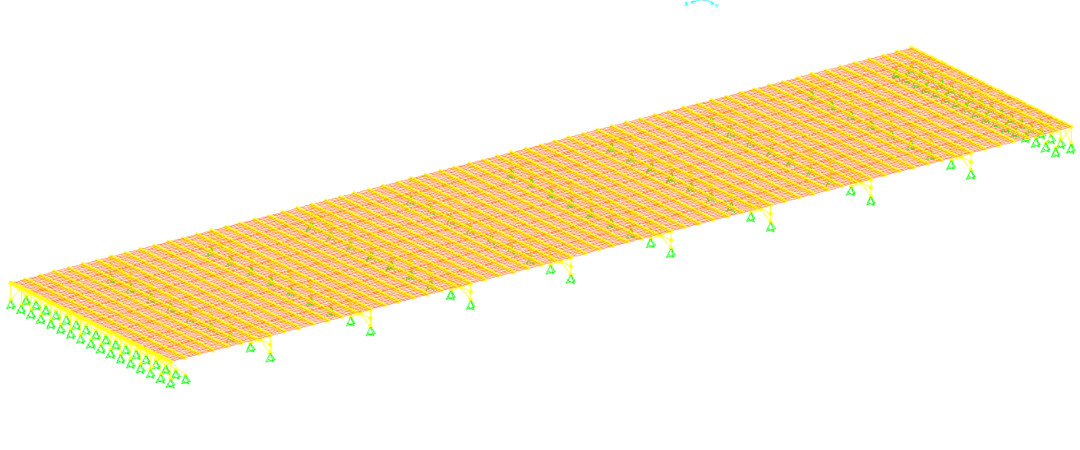

单层悬索结构

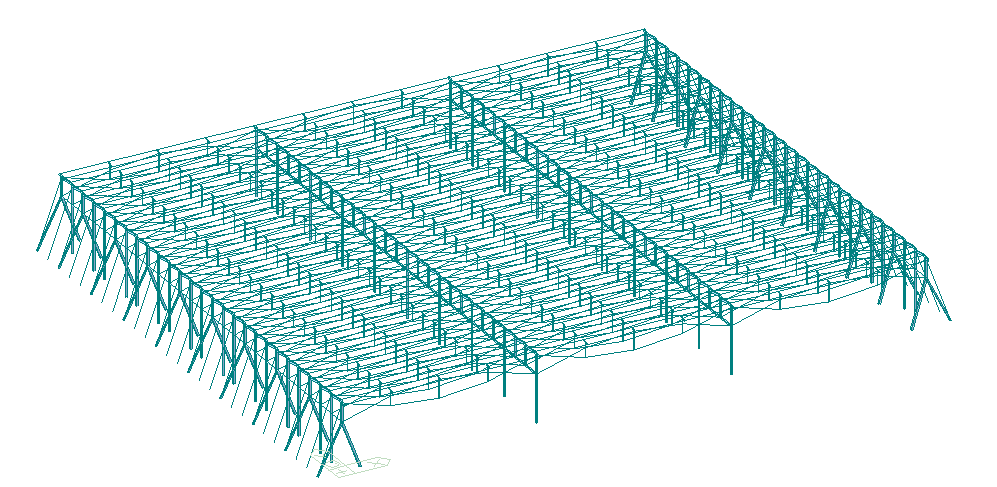

索桁架结构
柔性支架有其跨度优势，但也存在一些问题。
1）组件隐裂。组件隐裂往往因结构在荷载作用下发生过大变形而引
起，可采用小跨度单层悬索结构或大跨度索桁架结构。
2）预应力损失。制作拉索时可选用高强度低松弛钢绞线，
压缩变形较小的锚具，此外还要考虑温度的影响。
3）拉索振动。可在拉索和支承构件之间安装阻尼器，
或将相邻拉索相互连接限制振动，
也可在拉索表面附加缠绕装置抑制振动。
4）拉索的防腐。采用带HDPE护套的钢绞线或基于阴极保护的高
钒索，二者具有较好的防腐性能。

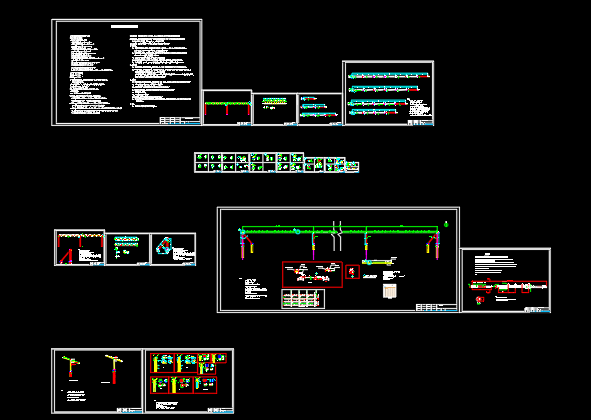

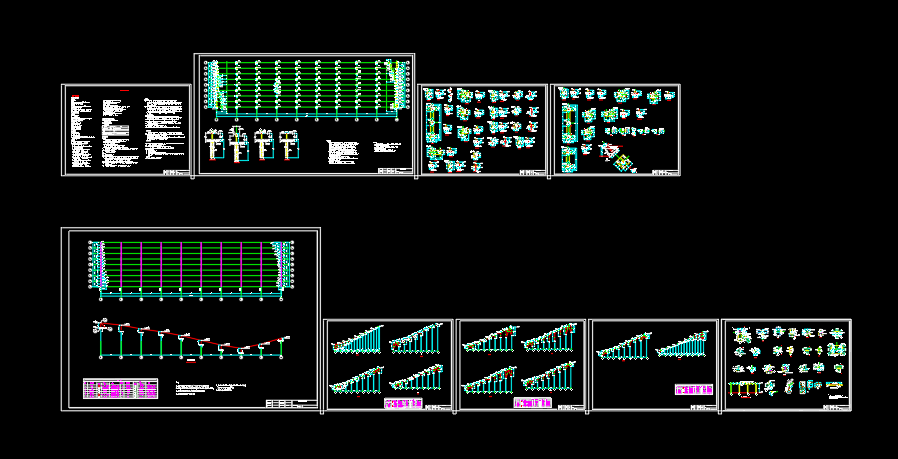

山地柔性支架、基础图纸
