问题描述：
钢结构构件的无支撑长度和有效长度分别指什么？
它们与设计规范中的计算长度是否相同？
解答：
无支撑长度是指杆件两个支撑点之间的距离，
无支撑长度=无支撑长度系数×几何长度。
规范中并未直接阐述此概念，但是在程序中是必要的，

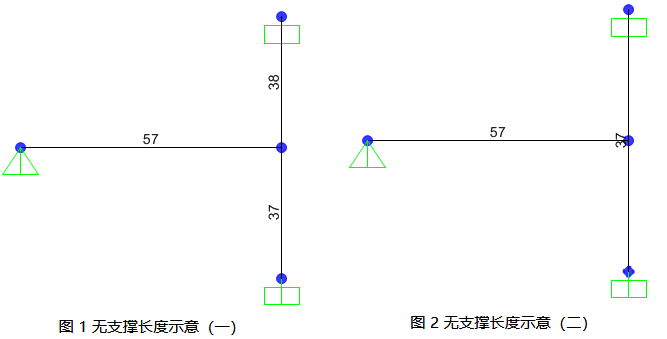

如图 1 和图 2 所示。
对于图 1 中的 37 号杆件，
在梁柱平面内的无支撑长度=1×几何长度（37号杆件）；
对于图 2 中的 37 号杆件，
在梁柱平面内的无支撑长度=0.5×几何长度（37号杆件）。
即便不同的建模方式，通过无支撑长度系数，
程序也可以合理的确定杆件正确的无支撑长度。
有效长度系数对应的是《钢结构设计规范》GB50017-200
3 中附录 D 中的柱的计算长度系数。
此系数与梁柱的线刚度比，以及结构是有侧移框架或无侧移框架有关。
设计中杆件所使用的计算长度=无支撑长度系数×有效长度系数×几
何长度。
通常情况下，程序都可以准确的计算出构件的无支撑长度系数与有效
长度系数，但是对于一些特别不规则的结构，
用户应该检查程序的计算结果，

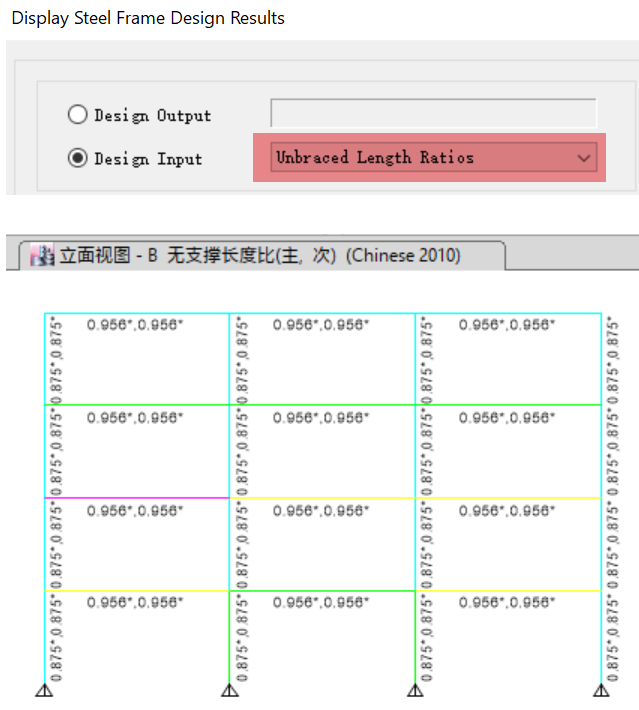

那么如何方便直观的查看构件的无支撑长度系数与有效长度系数呢？
用户可以通过命令路径：【设计>钢框架设计＞显示设计信息】，
在设计输入的下拉菜单中选择无支撑长度系数与有效长度系数，
如下所示。
