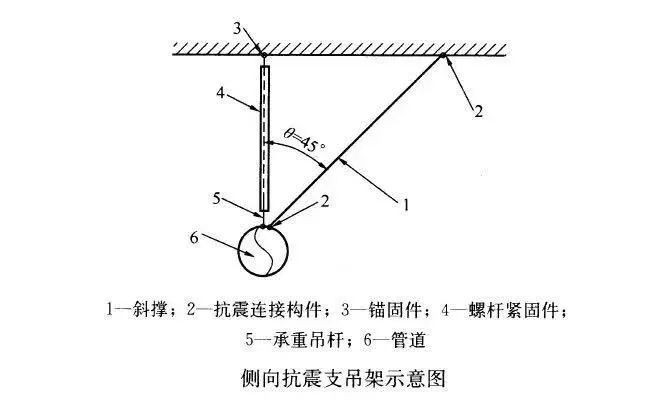

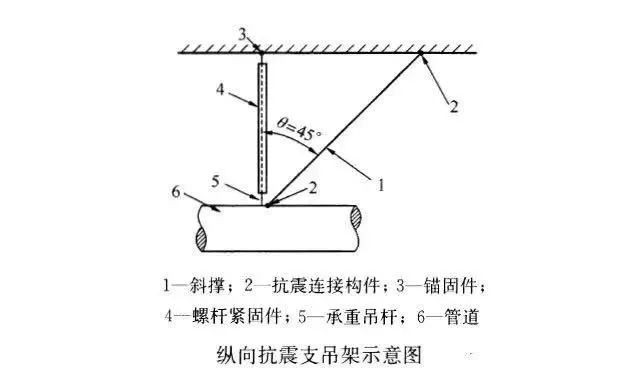

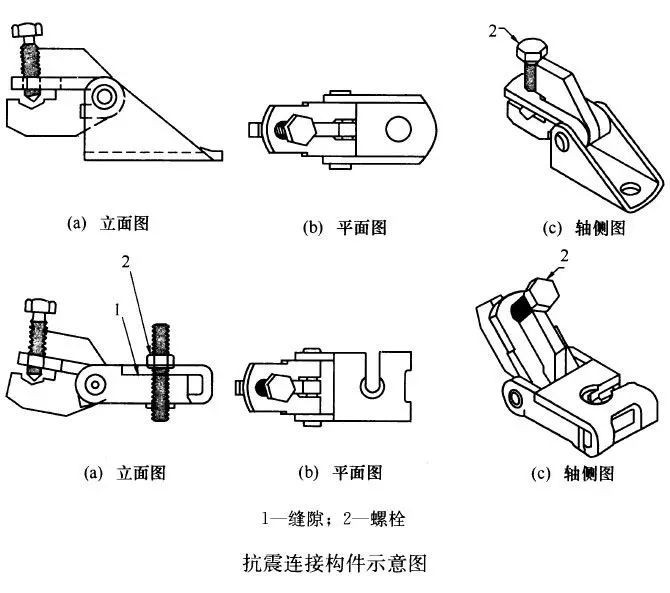

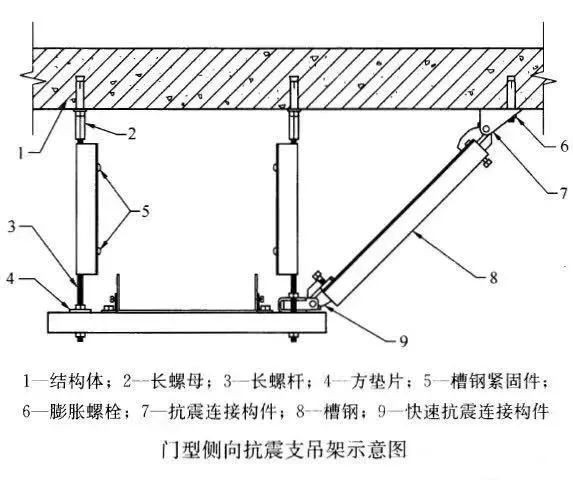

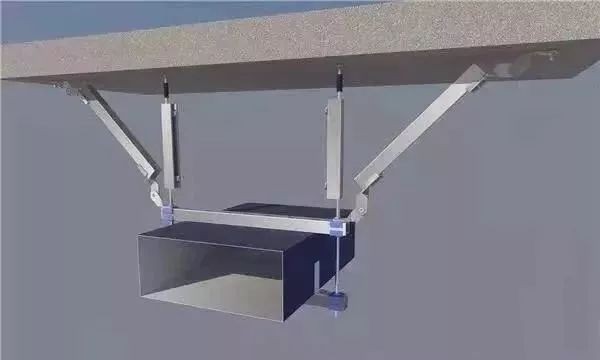

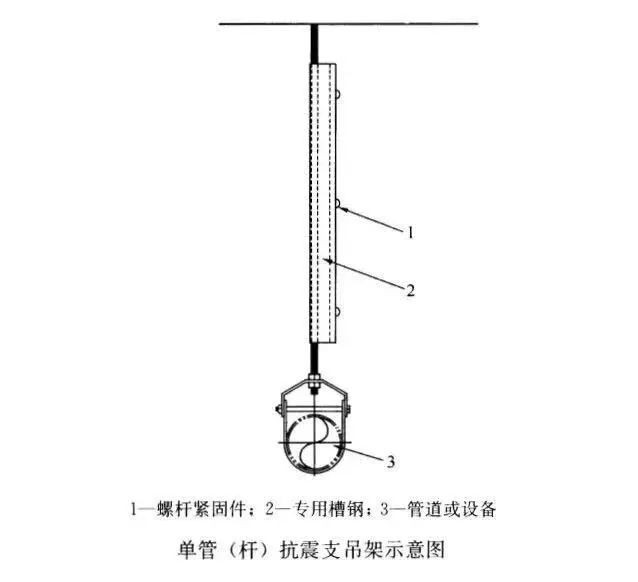

在建筑机电工程中，抗震支吊架已开始强制使用， 但是很多工程朋友对此还比较陌生， 因为一直以来建筑在设计中基本不考虑机电的抗震， 抗震支吊架也从没用过。但是现在情况不一样了， 建筑机电行业在抗震领域有了国家标准， 其中明确规定了抗震支架的设置和设计。 下面就基于以下问题 针对抗震支吊架做一个梳理 · 设置抗震支吊架的依据是什么？ · 何为抗震支吊架？ · 抗震支吊架的常见形式有哪些？ · 哪些地方需要使用抗震支吊架？ 图 1 设置抗震支吊架的依据是什么？ 依据2015年住房城乡建设部发布实施的国家标准GB50981 -2014《建筑机电工程抗震设计规范》， 其中明确规定了抗震支吊架的设计与使用。 该标准自2015年8月1日起实施， 也意味着自此之后的建筑机电工程必须要考虑抗震支吊架了。 何为抗震支吊架？ 抗震支吊架是用于支承水管、风管、桥架等机电管线设备并提供抗震 支撑的支吊架产品。依据GB50981-2014《建筑机电工程 抗震设计规范》，抗震支吊架的定义是：与建筑结构体牢固连接， 以地震力为主要荷载的抗震支撑设施。 由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。 抗震支吊架的常见形式有哪些？ 依据GB50981-2014《建筑机电工程抗震设计规范》， 抗震支吊架是由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。 组成抗震支吊架的所有构件应采用成品构件， 连接紧固件的构造应便于安装。 图 2 侧向抗震支吊架 用以抵御侧向水平地震力作用。 图 3 纵向抗震支吊架 用以抵御纵向水平地震力作用。 图 4 单管（杆）抗震支吊架 是由一根承重吊架和抗震斜撑组成的抗震支吊架。 图 5 门型抗震支吊架 由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。 图 6 哪些地方需要使用抗震支吊架？ 依据GB50981-2014《建筑机电工程抗震设计规范》： 第1.0.4条（强条）规定抗震设计烈度为6度及6度以上地区的 建筑机电工程必须进行抗震设计。 第3.1.6条条文说明规定了需进行抗震设防的内容：①悬吊管道 中重力大于1.8kN的设备； ②DN65以上的生活给水、消防管道系统； ③矩形截面面积大于等于0.38㎡和圆形直径大于等于0.7m的 风管系统；④对于内径大于等于60mm的电气配管及重力大于等于 150N/m的电缆梯架、电缆槽盒、母线槽。 第3.1.8条规定穿过隔震层的建筑机电工程程管道应采用柔性连 接或其他方式，并应在隔震层两侧设置抗震支架。 第4.1.2.1条规定8度、9度地区的高层建筑的给水、排水立管直线长度大于50m时，宜采取抗震动措施；直线长度大于100m时，应采取抗震动措施。 第4.1.2.3条规定需要设防的室内给水、热水以及消防管道管 径大于或等于DN65的水平管道， 当其采用吊架、支架或托架固定时，应按要求设置抗震支承。 第5.1.2.4条规定锅炉房、制冷机房、热交换站内的管道应有 可靠的侧向和纵向抗震支撑。 多根管道共用支吊架或管径大于等于300mm的单根管道支吊架， 宜采用门型抗震支吊架。 第5.1.3.3条规定矩形截面面积大于等于0.38㎡和圆形直径大于等于0.70m的风道可采用抗震支吊架。 第5.1.4条（强条）规定防排烟风道、事故通风风道及相关设备 应采用抗震支吊架。 第5.1.5.4条规定重力大于1.8kN的空调机组、风机等设 备不宜采用吊装安装。当必须采用吊装时， 应避免设在人员活动和疏散通道位置的上方，但应设置抗震支吊架。 第6.1.1条规定内径大于或等于25mm的燃气管道应进行抗震 设计，管道抗震支吊架的设置应符合规定。 第6.2.8条规定在建筑高度大于50m的建筑物内， 燃气管道应根据建筑抗震要求，在适当的间隔设置抗震支撑。 第7.1.2条规定内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。 内容整理自近道网老站，原始发布于 2021 年 2 月 21 日。
