铁碳相图基础篇

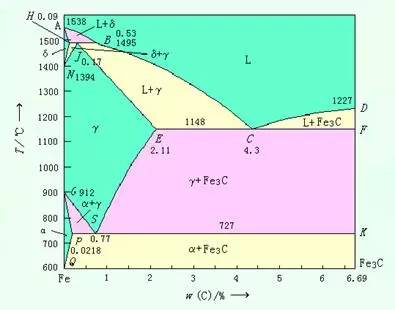

Fe-C合金相图实际上是Fe-Fe3C相图，
铁碳合金的基本组元也应该是纯铁和Fe3C。
铁碳合金相图是研究铁碳合金的工具，
是研究碳钢和铸铁成分、温度、组织和性能之间关系的理论基础，
也是制定各种热加工工艺的依据。

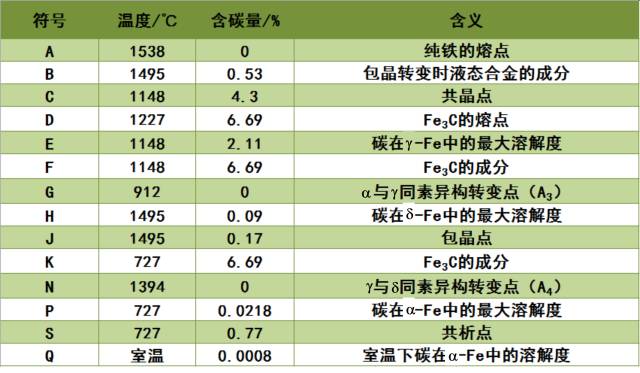

1、Fe-C相图中重要的点

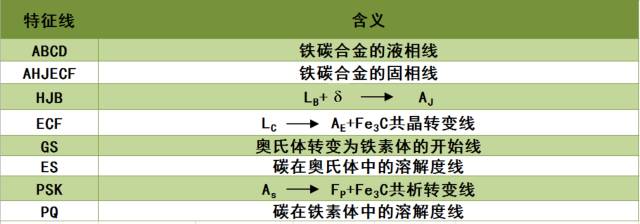

2、Fe-C相图中重要的线

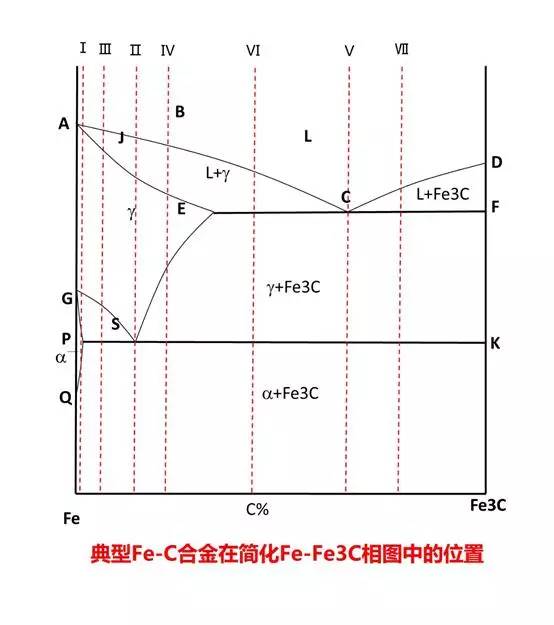

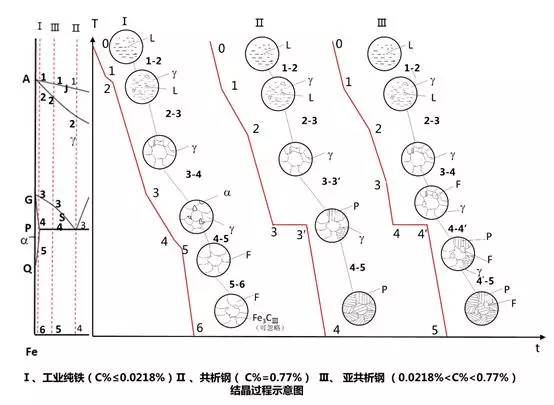

3、Fe-C合金平衡结晶过程
Fe-Fe3C相图中的相：

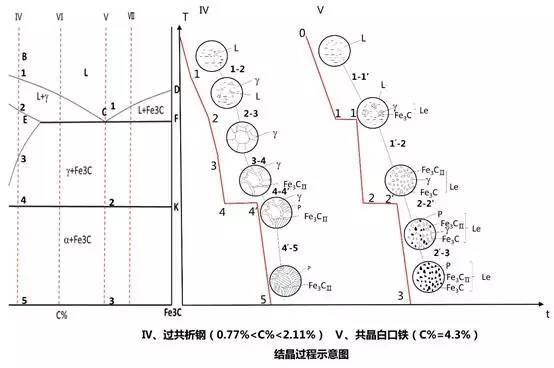

Ⅳ、过共析钢（0.77%<C%<2.11%）
Ⅴ、共晶白口铁（C%=4.3%）

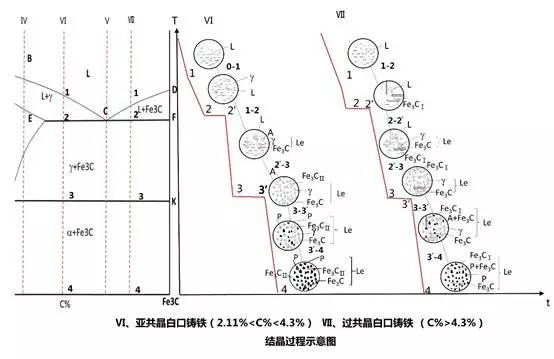

Ⅵ、亚共晶白口铸铁（2.11%<C%<4.3%）
Ⅶ、过共晶白口铸铁 （C%>4.3%）
是不是已经凌乱了，不要急，
咱们再从下面这个角度继续推演这个过程：
铁碳相图可视篇
Fe—C二元真乾坤

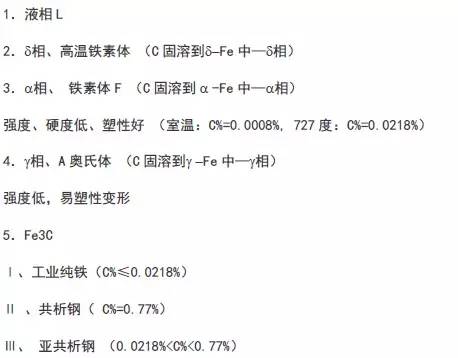

铁碳相图中的相有：
铁素体：碳溶解于α-Fe中形成的固溶体，用α 或 F 表示；
高温铁素体（δ-铁素体） ：由于δ-Fe是高温相，
因此碳溶解于δ-Fe中形成的固溶体也称为高温铁素体，
用δ 表示
奥氏体：碳溶解于g－Fe中形成的固溶体，用g 或A 表示
渗碳体：铁和碳形成的化合物，含碳量为6.69%，
用Fe3C或Cm表示
铁碳相图中的组织：
珠光体：共析转变的产物，是a 与Fe3C的机械混合物，
用P表示。
莱氏体：共晶转变的产物是奥氏体与渗碳体的机械混合物，
用符号Ld 表示。
低温莱氏体：这种由P与Fe3C组成的共晶体称，用Le’表示
此外还有Fe3CⅠ、Fe3C Ⅱ、Fe3CⅢ以及Fe3C（共
析渗碳体）
组织及相组成计算

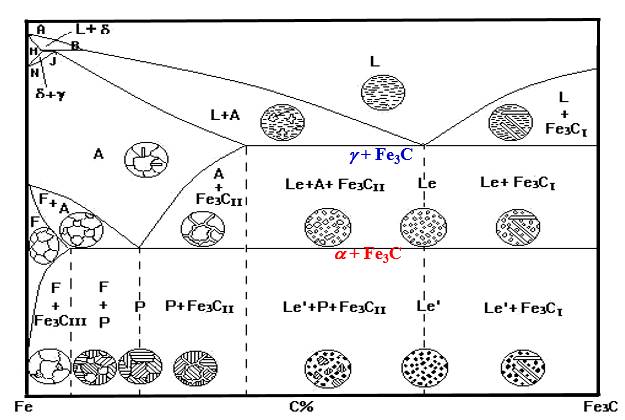

接下来让我们们看一下含碳量不同的液相的析晶过程：
C%很低
亚共析
共析
过共析
亚共晶
共晶
过共晶
铁碳相图升华篇

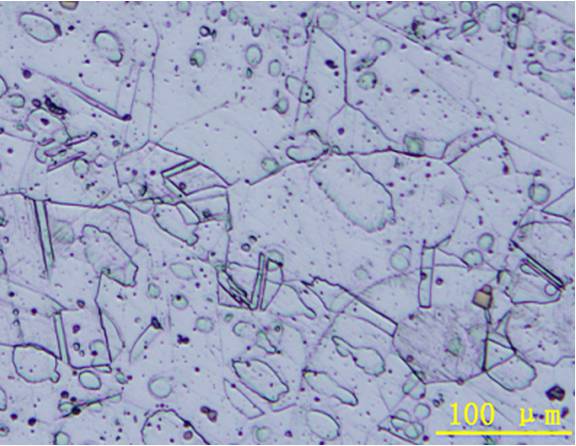

奥氏体：碳与合金元素溶解在γ-Fe中的固溶体，
仍保持γ-Fe的面心立方晶格
特征：奥氏体塑性很好，强度较低，具有一定韧性，不具有铁磁性
▼

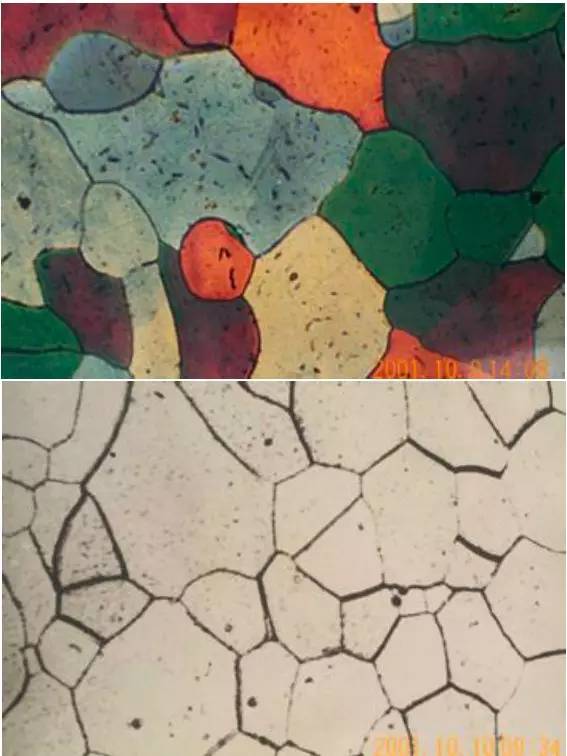

铁素体：碳与合金元素溶解在a-Fe中的固溶体，
具有体心立方晶格，溶碳能力极差；
特征：具有良好的韧性和塑性；呈明亮的多边形晶粒组织；
▼

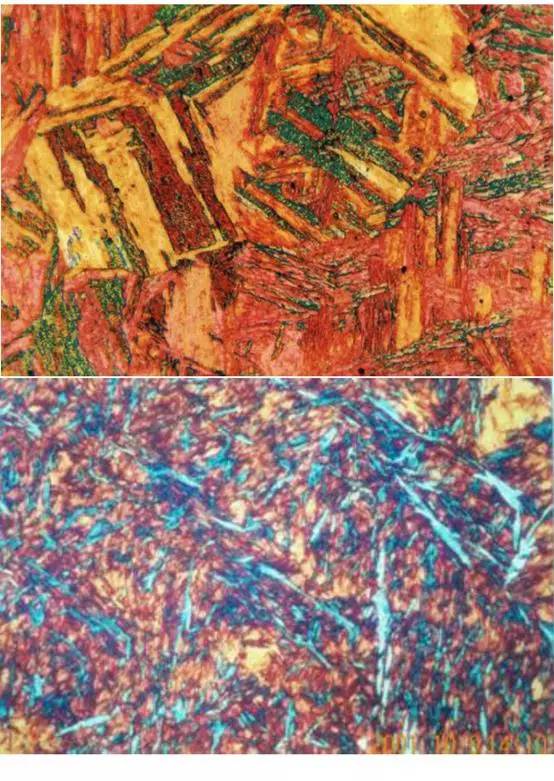

马氏体：碳溶于α-Fe的过饱和的固溶体，体心正方结构；
常见的马氏体形态：板条、片状；
板条马氏体：在低、中碳钢及不锈钢中形成，
由许多成群的、相互平行排列的板条所组成的板条束。
空间形状是扁条状的，一个奥氏体晶粒可转变成几个板条束（通常3
到5个）；
▼

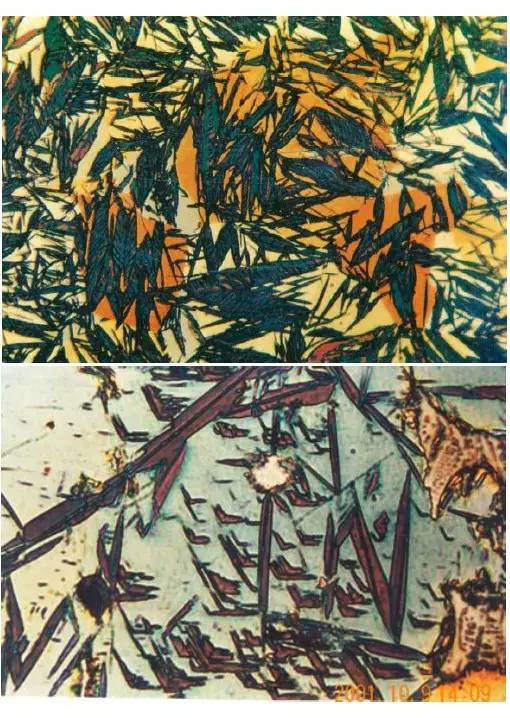

片状马氏体（针状马氏体）：常见于高、中碳钢及高Ni的Fe-N
i合金中；当最大尺寸的马氏体片小到光学显微镜无法分辨时，
便称为隐晶马氏体。在生产中正常淬火得到的马氏体，
一般都是隐晶马氏体。
▼
回火马氏体：低温（150～250oC）回火产生的过饱和程度较
低的马氏体和极细的碳化物共同组成的组织。

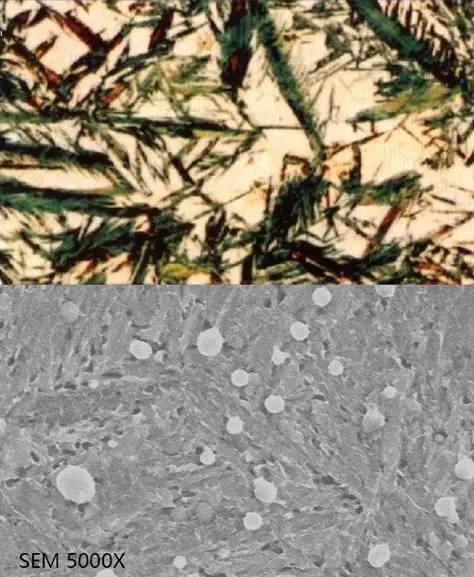

这种组织极易受腐蚀，光学显微镜下呈暗黑色针状组织（保持淬火马
氏体位向），与下贝氏体很相似，
只有在高倍电子显微镜下才能看到极细小的碳化物质点。
▼
渗碳体：碳与铁形成的一种化合物Fe3C；
<span style="max-width: 100%;f
ont-size: 14px;box-sizing: bor
der-box !
内容整理自近道网老站，原始发布于 2022 年 11 月 6 日。
