“理想与现实的差距”——公差
只要是我们制作的产品，无论用多精密的设备，无论做多大的努力，
其尺寸和形状也是无法完全符合理论数值要求的。
那么，做到多少才能与理论形状、位置相近呢？
我们把该相近程度用数值来表示，这就是形状公差和位置公差，
简称“形位公差”。

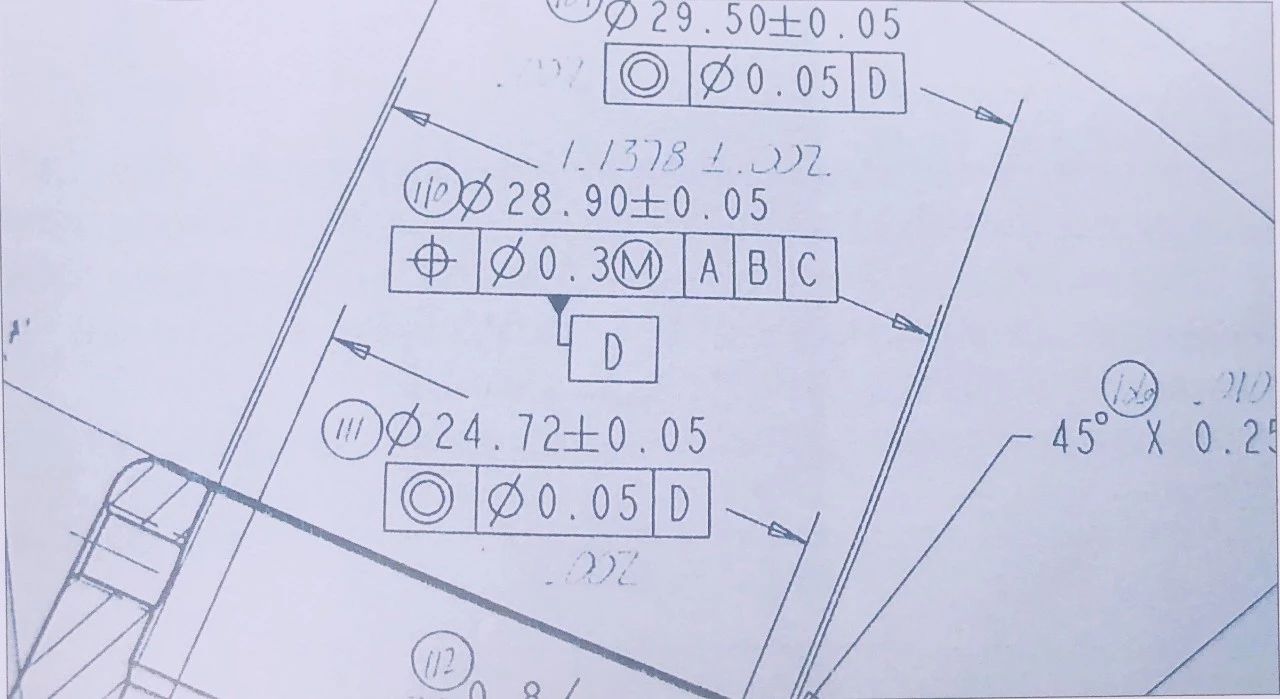

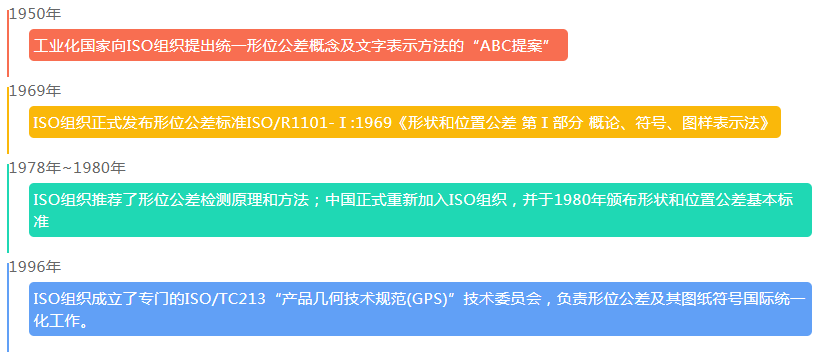

形位公差的标准化——
随着全球化的发展，生产领域的国际分工与协作不断深化，
然而各国之间相互联系存在困难以及生产习惯不同，
该如何解决提高生产精度、还要确保互换性来降低成本的难题呢？
形位公差的国际标准亟待统一。

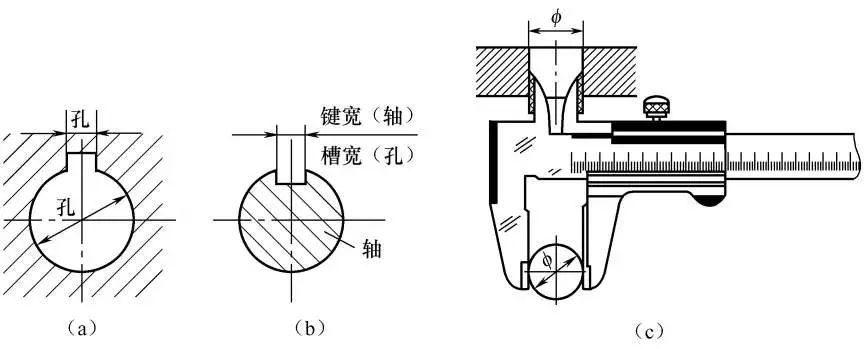

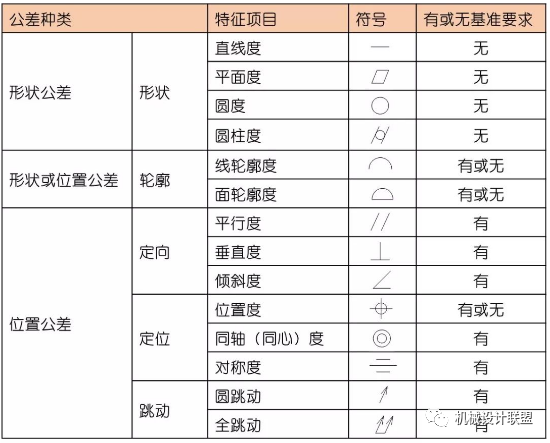

经过多国的长期共同努力，终于有了这国际统一化的14项形位公差
符号——就是下面这张表，赶紧收藏吧~
1.形状公差
01.直线度
直线度，即通常所说的平直程度，
表示零件上的直线要素实际形状保持理想直线的状况。
直线度公差是实际线对理想直线所允许的最大变动量。

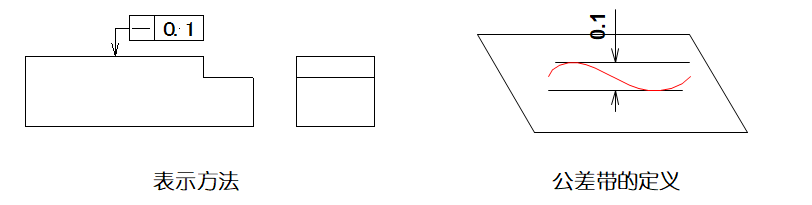

▲图样示例1：在给定平面内，
公差带必须在距离为0.1mm的两平行直线间的区域。

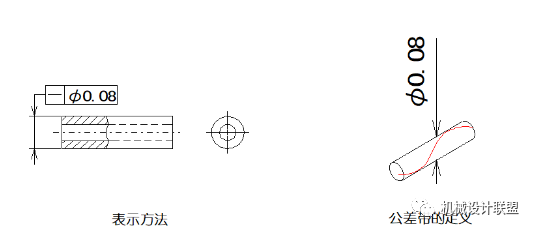

▲图样示例2：在公差值前加注记号φ、则公差带必须在直径0.0
8mm的圆柱面内的区域。
02.平面度
平面度，即通常所说的平整程度，表示零件的平面要素实际形状，
保持理想平面的状况。平面度公差是实际表面对理想平面所允许的最
大变动量。

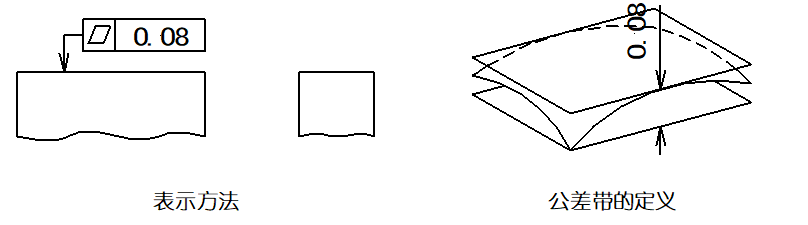

▲图样示例：公差带是位于距离0.08mm的两个平行平面之间的
区域。
