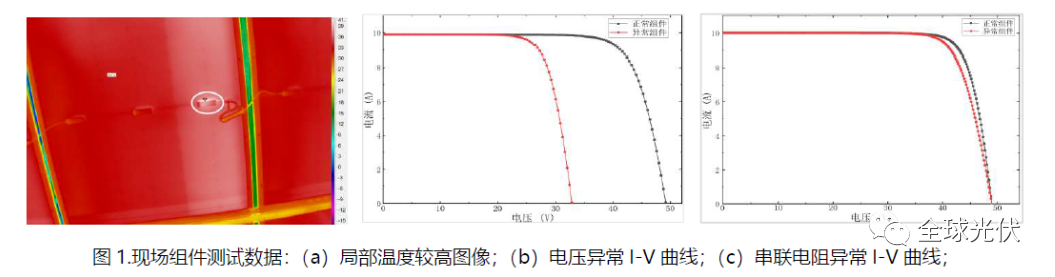

接线盒故障是导致该类组件性能降低的主要原因，
特别是随着光伏行业大电流组件的兴起，接线盒安全风险将不容忽视，
本文结合常规光伏组件接线盒结构，
对常见接线盒故障问题进行了讨论分析，为行业提供技术参考。
1. 光伏组件接线盒作用
光伏组件接线盒是光伏组件的重要组成部分，
是集电路设计、材料应用于一体的电气部件，位于光伏组件背面，

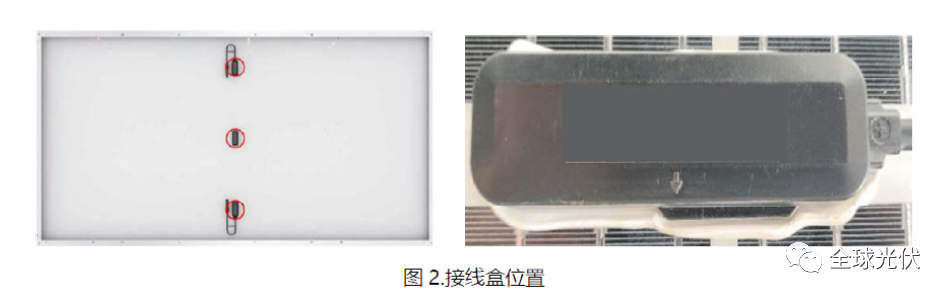

如下图所示：
接线盒有连接、保护两个作用。
连接作用是通过线缆和连接器将光伏组件产生的电流引出并导入到用
电设备中。为了减小接线盒自身损耗，
要求导电材料自身电阻及接触电阻尽可能小。
保护作用包含两部分，一是通过旁路二极管保护光伏组件以及提高光
伏组件在遮挡等故障条件下的功率输出；
二是通过特殊材料密封、散热设计，
达到防水防火、降低接线盒工作温度的目的，从而起到保护光伏组件，
降低由于旁路二极管漏电流对光伏组件输出功率造成的损耗。
2、光伏组件接线盒结构
光伏组件接线盒主要由旁路二极管、铜导体、绝缘壳体、密封硅胶四

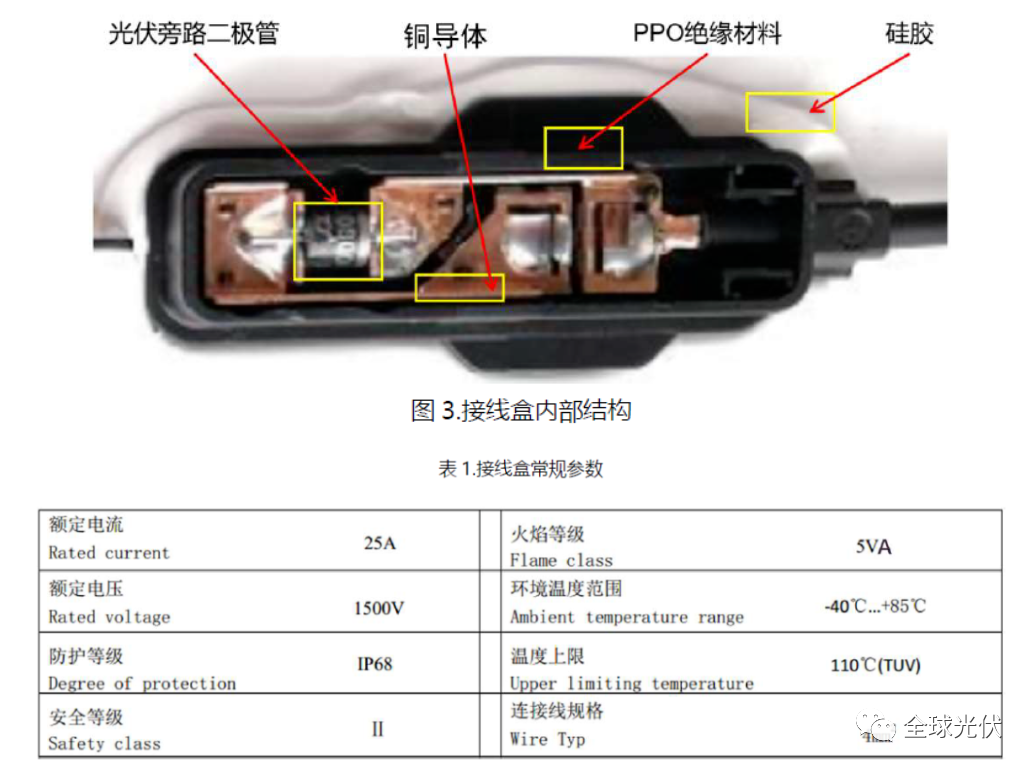

部分组成，如下图所示。
（1）旁路二极管
旁路二极管用于当光伏组件电池片出现热斑效应（或局部遮挡）不能
发电时，起旁路作用，让其它正常电池片所产生的电流从二极管流出，
使光伏组件不会因为某一片电池片出现问题而产生发电量损失。
以30SQ045型号光伏旁路二极管为例，
30表示二极管额定电流是30A；
SQ表示二极管类型为肖特基二级管；
045表示最大反向电压是45V。
额定电流指在规定的环境温度和标准散热条件下,
二极管允许长期通过的最大工作电流的平均值，如果电流高于此值，
则二极管容易出现故障，如下图所示，当旁路二极管结温较高时，
其工作电流需降额使用。二极管工作时，
一般允许的结温范围为-55°C—+200°C，
其使用时不能超过这个温度范围，否则二极管会发生故障。
